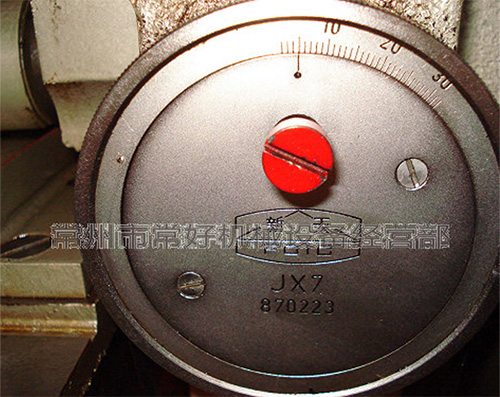

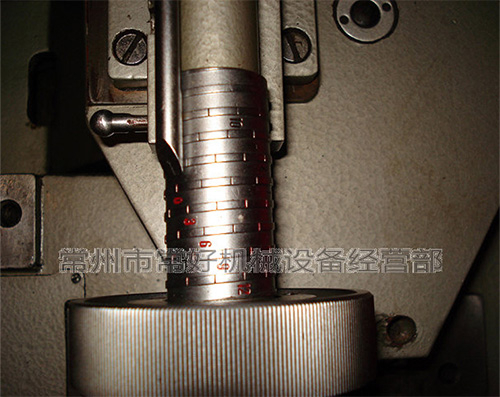

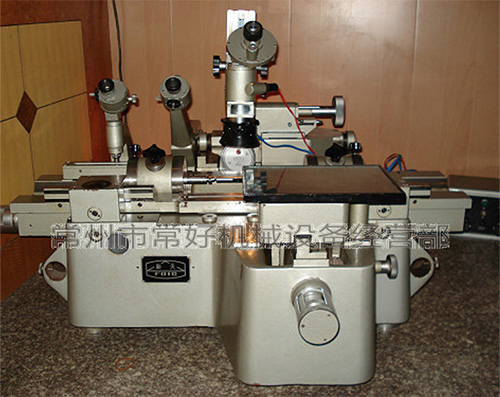

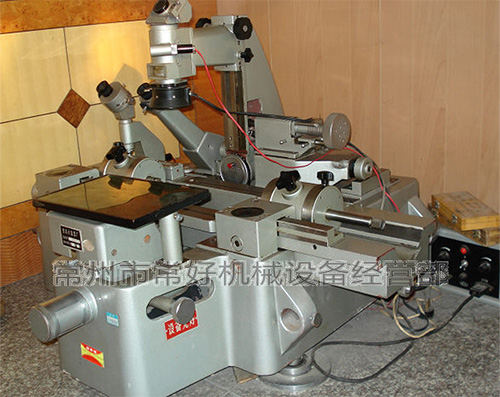

供应二手万能工具显微镜JX7（贵阳新天）未用，说明书附件全

产品名称：供应二手万能工具显微镜JX7（贵阳新天）未用，说明书附件全

产品编号：32816135116

规　　格：X坐标行程：200mm，Y坐标行程：100mm

产品备注：未用，附件说明书齐全，可当面试机测量

常年供应二手万能工具显微镜JX-7（贵阳新天）--未用，附件说明书齐全

名称：万能工具显微镜

型号： JX-7 ---相当于现在的 数字式万能工具显微JX11B

生产产地：贵阳新天

数量：2

设备介绍：附件说明书齐全，基本未用，从国营单位计量所所拿，新价格（10万以上）和规格在官方网站都可以查到

因上传图片有限制，如需更多清晰图片可向我索要。

欢迎来本库当面看货并试机

产品用途

数字式万能工具显微镜JX7是机械制造业、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的各种零件的尺寸、形状、角度和位置。仪器采用光栅数显技术对测量数据进行数据处理，同时可使用影像法、轴切法、接触法和双光束干涉条纹法等多种测量方法，使仪器测量性能得到了大大提高。

典型测量对象有：

测量各种成型零件，如样板、样板车刀、样板铣刀、冲模和凸轮的形状；

测量螺纹、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；

测量齿轮滚刀的导程，齿形和牙型角；

测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。

技术参数

工作台

X坐标行程：200mm

Y坐标行程：100mm

X、Y坐标分辨率：0.0002mm

测量准确度：（1+L/100）μm，其中

L为测量长度，单位：mm

平工作台尺寸（mm）：260×270

圆工作台直径：ф213mm

圆工作台角度分划范围：0°~ 360°

圆工作台角度分度值：30"

主显微镜立柱

倾斜范围：±12°

倾斜角度分度值：30'

测角目镜

角度分划范围：360°

角度分度值：1'

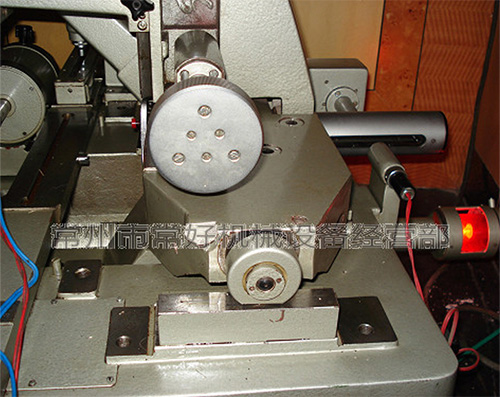

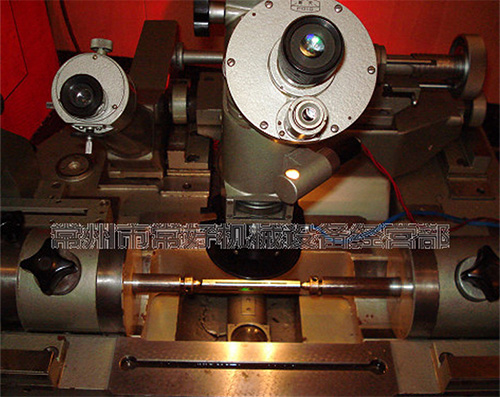

顶针装置

顶针间的最大夹紧长度：700mm

顶针间能容纳的最大直径：ф100mm

光学定位器

测量范围（mm）：5 ~ 200

测杆垂直方向摆动范围：±3°

最小探测孔径：ф5mm

最大探测深度：15mm

定位变动性： <1μm

测量力（N）：0.1±0.03

仪器主机外形尺寸(mm)

长×宽×高=1300×1250×800

仪器重量

450kg

环境要求

室内温度20℃±1℃，相对湿度小于60%
