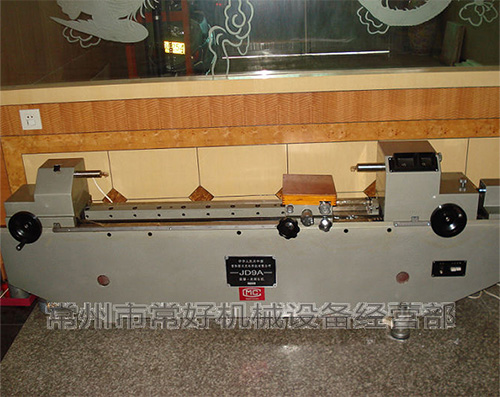

供应二手一米测长机JD9A（贵阳新天光电）05年，未用

产品名称：供应二手一米测长机JD9A（贵阳新天光电）05年，未用

产品编号：32811322516

规　　格：1000mm

产品备注：说明书附件全部齐全。05年，基本全新

最新供应二手一米测长机JD9A（贵阳新天）05年，未用，说明书附件齐全

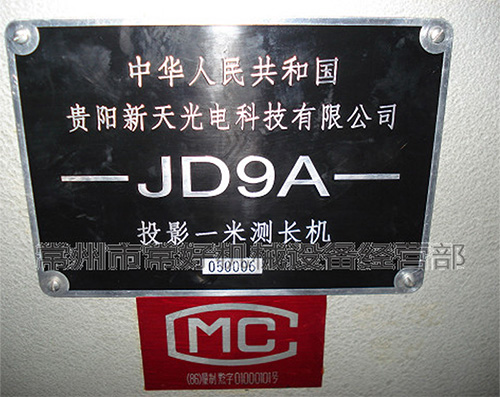

名称：测长机

型号：JD9A

生产产地：贵阳新天光电

数量： 1

出厂年月：05年

设备介绍：国营单位中国某光学研究所计量所拿回，保管相当

好。安装后一直未用。说明书附件齐全--------欢迎来本库当面看货并

试机测量 。可先对比好新价格（包括全套附件的价格）再与我们联系

因上传图片有限制，如需更多清晰图片可向我索要。

规格参数(贵阳新天官网网站也可查询得到）：

产品特点

基座采用优质铸铁，经长期自然时效处理，确保足够钢性和稳定性；

利用爱宾斯坦光学原理，实时修正阿贝误差保证了测量精度；

投影读数屏采用新颖投影系统，像质清晰；

工作台可多方向运动、旋转和偏摆，方便各种形状零件的检测；

测量附件齐全，使用范围广。

投影一米、二米、三米测长机是一种大型精密长度测量的计量仪器。它能精确地测量一些超长工件的内外尺寸，可用比较法检定尺寸大于100mm的四、五等量块，可直接测量外径千分尺的校对量棒及内径千分尺和自制量棒，还可测量各种卡板的内尺寸、内孔直径和外螺纹中径等。广泛用于航天航空业、机械制造业、科研院所等行业的检查站和计量部门。

测量范围（mm）

外尺寸： 0-1000　0-2000　0-3000

内尺寸 ： 30-900　30-1900　30-2900

大小测钩深度： 5-50

外螺纹中径测量： 0-140mm

最小分度值：0.001mm

测外尺寸准确度

微米分划尺的示值误差：

±60μm范围内≤±0.20μm

超过±60μm范围内≤±0.25μm

毫米分划尺的示值误差≤±(0.6+L/200)μm

分米分划尺的示值误差≤±(0.5+L/100)μm

其中L为测量值，单位mm

测量轴示值变动性

外尺寸测量：≤0.1μm

内尺寸测量：≤0.5μm

测量力(N)

外尺寸测量：2±0.4

内尺寸测量：1.5~2

万能工作台（mm ）

垂向行程：0~70

横向行程：0~40

水平位置纵向浮动行程：10

横向测微鼓分度值：0.01

工作台荷重：10kg

顶针架最大夹持直径（mm ）

当长度在0~170时 ф140

当长度在170~210时ф130

V型支架

高度调节范围(mm)：>28

支承工件直径范围：至ф30mm

量块支架：支承量块长度至1000mm

量块研合架：量块架研合长度至 100mm

V型铁工作范围：最大至ф45mm

仪器外形尺寸（mm）

JD9A 1980×450×750

JD21 2980×450×800

JD10A 4000×450×850

有意者请尽快与我公司联系，我们热忱期待与您合作
