供应二手投影立式光学计JD3（贵阳新天）未用，附件齐全

产品名称： 供应二手投影立式光学计JD3（贵阳新天）未用，附件齐全

产品编号： 751151716

规　　格： 测量范围： 0～180mm

产品备注： 附件全，保管好，一切正常

最新供应二手投影立式光学计JD3（贵阳新天）未用，附件齐全

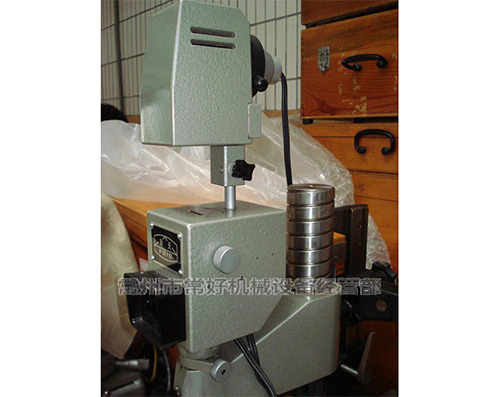

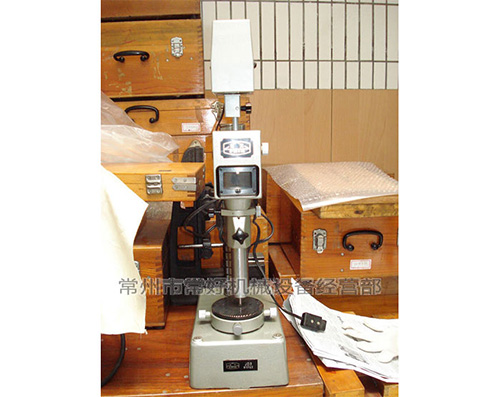

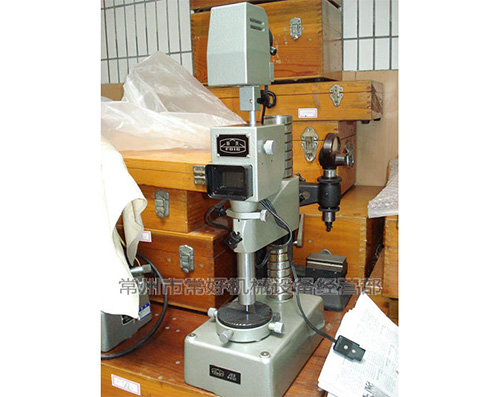

名称：投影立式光学计

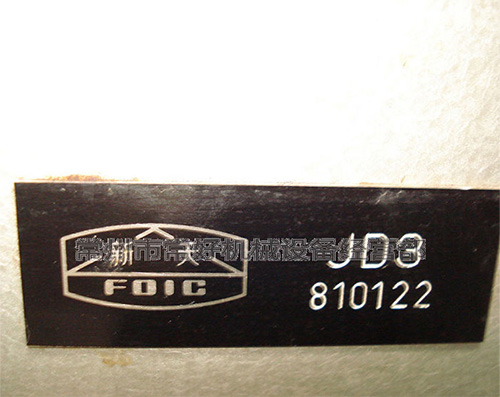

型号： JD3

生产产地：贵阳新天

年代：81年

数量：1

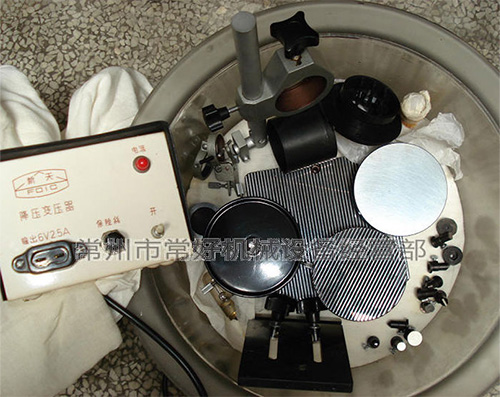

设备状态介绍：附件说明书齐全，基本未用，知名国营单位计量所拿回。保管好，附件全放置玻璃器皿内保管。询问之前可以先向新天询价。（请懂行的朋友直接电话联系）

因上传图片有限制，如需更多清晰图片可向我索要。

欢迎来本库当面看货并试机测量

产品特点

采用腊屏新技术，附加读数放大镜，视场亮度匀称，像质清晰；

仪器测量精度高，数据稳定可靠，对于小尺寸精密零件的检测方便快捷；

仪器结构设计紧凑，外形尺寸小巧，便于运输；

一机两用，将投影光学计镜管取下装在机床上，可直接控制加工尺寸。

产品用途

投影立式光学计是一种精密光学机械端度计量仪器。仪器利用标准量块与被测件相比较的方法来测量零件的外形尺寸，是工厂计量室、车间检定站或制造量具、工具与精密零件车间常用的精密仪器之一。

典型测量对象：检定量块、柱形量规、样板工件的厚度、外螺纹的中径、圆柱形和球形工件的直径。

技术参数

测量范围： 0～180mm

工作台

圆形平面工作台（直径）： φ88mm

圆形带筋工作台（直径）： φ88mm

方形带筋工作台（mm）： 142×130

工作台测轴与测帽配合的外径尺寸： φ6g6

小三点工作台平行度允差： 0.0015mm

仪器精度

示值误差：

60μm范围内 ±0.20μm

超过60μm范围为 ±0.25μm

示值稳定性： 0.1μm

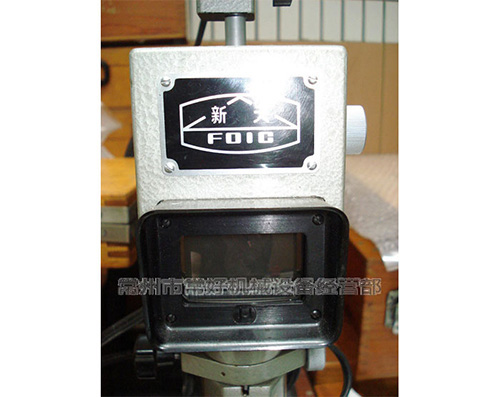

投影光学计管

分划板分度值： 0.001mm

分划板分度范围： ±0.1mm

测量力（N）： 2±0.2

零位调节范围： 20格

测量杆的自由升降距离： 0.5mm

投影光学计管外径配合尺寸： φ28h6

测量杆与测帽配合的外径尺寸： φ6g6

环境要求

室温：20℃±3℃

相对湿度：≤60%

仪器重量： 21kg

仪器外形尺寸（mm）： 340×160×750
