供应二手投影光学分度头1011（哈量）附件全，少用

产品名称： 供应二手投影光学分度头1011（哈量）附件全，少用

产品编号： 52017465016

规　　格： 测量范围：0~360º

产品备注： 保管好，附件全

最新供应二手投影光学分度头1011（哈量）附件全，少用

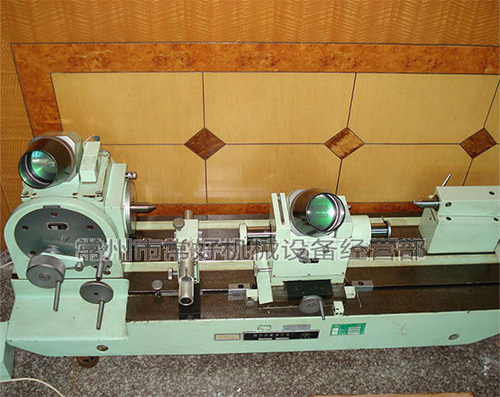

名称：投影光学分度头

型号：1011

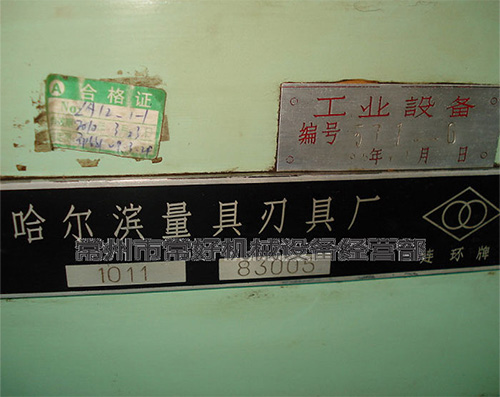

生产产地：哈量

数量： 1

设备介绍：国营单位计量所拿回，保管相当好。很少用，附件齐。一切正常，可当面看货测量。

因上传图片有限制，如需更多清晰图片可向我索要。

欢迎来本库当面看货并试机测量

参数：

A.用途：

投影式光学分度头适用于计量部门的精密角度测量仪器。配上一定的测量附件后，可对花键轴、分度板、齿轮轴、凸轮 轴等工件进行精密测量。

B.特点:

主轴采用密植滚珠结构，转动灵活，使用多年后，仍能保持原有的精度。

轴系可承载较大的负荷。

分度头主轴可以在90º范围内倾 斜，并可在以此范围内的任意位置上紧固，倾斜角度可在刻度盘上读出。

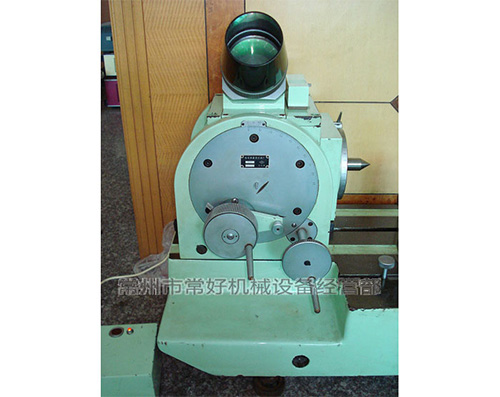

转动在分度头前端面的带有微动装置的手轮，可使分度头的主轴作快速而精确的调整。手轮有过载保护装置， 以避免主轴锁紧时因转动手轮而损坏仪器。

投影屏视场宽大，成像清晰，读数舒适。

仪器上装有独特的定位装置，确保分度头同尾座轴线的同心，在将分度头重新安装在底座上时 ，定位装置可使它准确的处于原来位置。

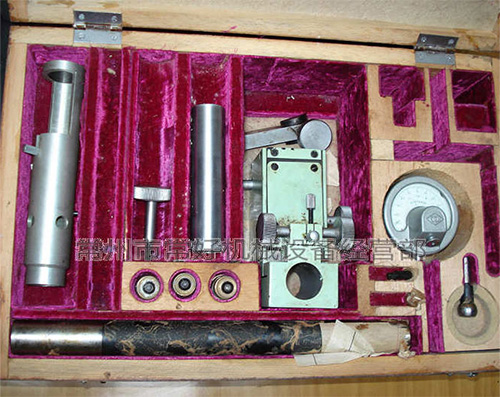

仪器附件齐全，备有中心线调具，测量分度用对准具及凸轮及导程附件，配备凸轮及导程附件后可测量凸轮及螺旋沟滚刀的切削刃的导程。

造型美观，加工精细，使用方便，质量稳定。

C.技术规格：

符合GB/T3371-95国家标准《光学分度头》的全部规定。

测量范围 0~360º

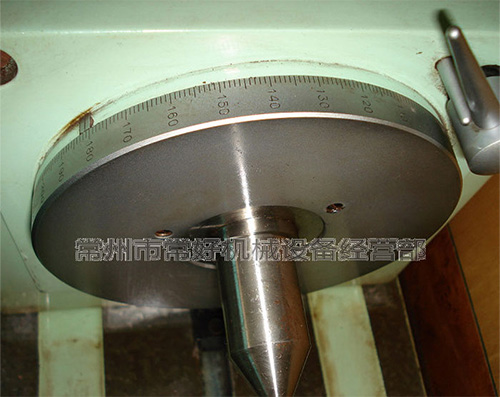

度盘分度值 1º

分分划板的分度值 5'

秒分划盘的分度值 5"

金属盘分度值 1º

主轴倾斜游标分度值 6"

分度头中心高 150㎜

物镜放大倍率 50X

主 轴倾斜范围 0～90º

主轴及尾座锥孔 莫氏4号

可测零件最大重量 80Kg

可测零件最大长度 750㎜

示值精度 10"

外形尺寸(长、宽、高) 1460㎜× 590㎜×600㎜

包装箱外形尺寸(长、宽、高) 1680㎜×700㎜×850㎜

仪器净重 320kg

仪器毛重. 500kg

有意者请尽快与我公司联系，我们热忱期待与您合作（请直接电话联系）
