参数参考
Technical data
机床主要用途、适用范围：
1.1主要用途

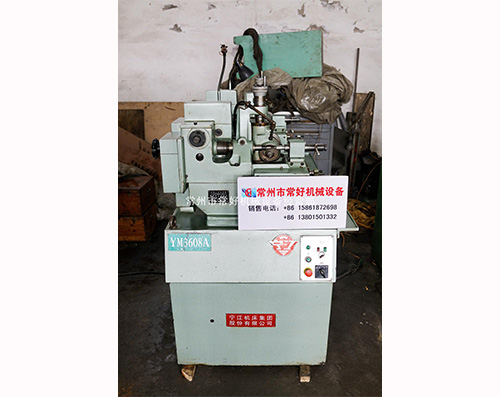

1.1.1 YM3608A精密卧式滚齿机主要用于加工精度较高的小模数直齿圆柱齿轮、小角度斜齿圆柱齿轮及蜗轮。
1.1.2使用高精度滚刀、采用合理的切削规范时，可加工 6-7-7 级精度[GB/T2363-1990（模数小于1mm）或GB/T10095-1988（模数大于、等于1mm）]的直齿圆柱齿轮，表面粗糙度Ra为3.2μm 。
1.1.3使用高精度滚刀、采用合理的切削规范时，可加工 7 级精度[GB/T2363-1990（法向模数小于1mm）或GB/T10095-1988（法向模数大于、等于1mm）]的斜齿圆柱齿轮，表面粗糙度Ra为3.2μm 。
1.1.4采用径向法加工蜗轮，使用高精度滚刀、 采用合理的切削规范时，可达到与直齿圆柱齿轮相当的精度。
1.2适用范围
1.2.1本机床通过各种交换挂轮的组合，可加工的齿数范围为6～390齿，滚刀架转动角度为±20°。
1.2.2本机床操作简单、调整方便， 可实现多台机床的管理。本机床可广泛用于摩托车、仪器、仪表、玩具、 电动渔具等行业的各种不同精度的小模数齿轮的成批、大量加工。
|
序号 |
项 目 |
YM3608A |
单位 |
|
|
1 |
直齿圆柱齿轮和斜齿圆柱齿轮的加工规格 |
直齿圆柱齿轮最大加工直径 |
80 |
mm |
|
最大加工模数 |
钢1.25 |
mm |
||
|
加工齿数范围 |
6-390 |
齿 |
||
|
滚刀架可转动角 |
±20° |
- |
||
|
直齿圆柱齿轮 |
65 |
mm |
||
|
斜齿圆柱齿轮 |
80 |
mm |
||
|
2 |
蜗轮加工规格 |
最大加工直径 |
80 |
mm |
|
最大模数：黄铜 |
1 |
mm |
||
|
3 |
滚刀尺寸 |
最大直径 |
32 |
mm |
|
宽度 |
15、20 |
mm |
||
|
滚刀孔径 |
8, 13 |
mm |
||
|
滚刀转速 |
330,465,660,900,1260,1800 |
r/min |
||
|
4 |
工件每转进给量 |
直齿圆柱齿轮 |
0.075,0.10,0.125,0.150.20, |
mm/r |
|
斜齿圆柱齿轮 |
0.075,0.10,0.15,0.175, |
mm/r |
||
|
蜗轮 |
0.03,0.05,0.075，0.10,0.12, |
mm/r |
||
|
5 |
电动机 |
功率 |
0.75 |
KW |
|
转速 |
1700 |
r/min |
||
|
6 |
冷却电机功率 |
0.04 |
kw |
|
|
7 |
机床外形尺寸 |
980×760×1500 |
mm |
|
|
8 |
机床重量 |
700 |
kg |
|
