【精品现货】供应 二手 高精度 宁江 半自动小模数滚齿机 YG36121 可试机

本公司官方微信号：15861872698可添加关注更新

联系人：徐腊明   13801501332
联系人：徐涛   15861872698

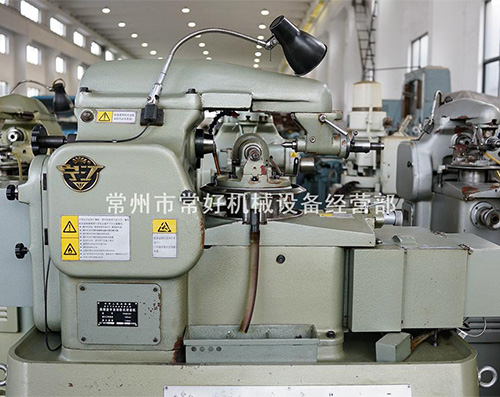

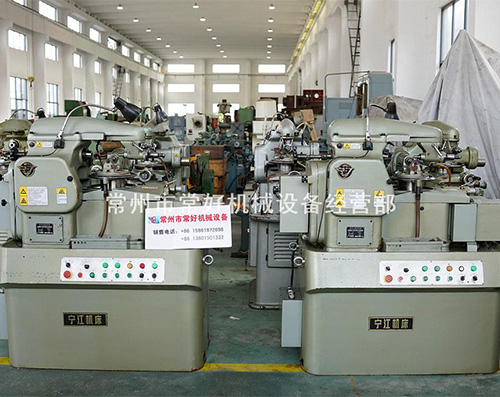

【精品现货】供应 二手 高精度  半自动 卧式 小模数滚齿机 宁江 YG3612/1  可现场试机 挂轮 附件齐全 电器完整

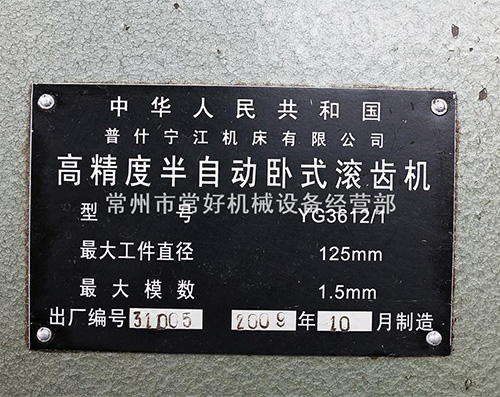

 名称： 高精度卧式半自动小模数滚齿机

型号：   YG3612/1（模数：1.5  ）
生产产地： 宁江
数量： 1

设备状态介绍：新机价格可向宁江代理询价，比普通的YG3612要高，带自动升降，国营单位拿回，保管很好，精品，原漆，关键滚齿部位磨损忽略不计，电器完整，一切正常。可当面看货并当场试机运转打拷表。

由于只能上传图片有限，全为实拍照片，如有诚意可向我索取更多的清晰图片。

 欢迎来本库当面看货并试机

因只能上传图片有限，如需来看货可向我所要更多清晰照片。
欢迎来本库当面看货并试机

Technical data（规格参数）：

参数：Specification

机床主要用途、适用范围：

    1.1主要用途
    1.1.1 YG3612/1高精度卧式滚齿机主要用于大批量加工高精度小模数直齿圆柱齿轮、斜齿轮及蜗轮。
    1.1.2使用高精度滚刀、采用合理的切削规范时，可加工5-6-6 GB／T2363－1990（m＜1mm）或GB／T10095－1988（m≥1mm）5级精度的直齿圆柱齿轮，齿面粗糙度 Ra为0.8～1.6μm。
    1.1.3使用高精度滚刀、采用合理的切削规范时，可加工6-7-7 GB／T2363－1990或GB／T10095－1988 6级精度的斜齿轮，齿面粗糙度为Ra为1.6μm。
    1.1.4采用径向法加工蜗轮，使用高精度滚刀、 采用合理的切削规范时，可达到与直齿圆柱齿轮相当的精度。
    1.1.5采用特殊订货伞齿轮附件（YG3612-F01A ）可进行等齿高圆锥齿轮的加工。
    1.1.6采用特殊订货切向蜗轮附件（YG3612-F02）可进行切向进给加工蜗轮，蜗轮精度可达GB／T2363－1990（m＜1mm）或GB／T10095－1988（m≥1mm）的7 级。
    1.2适用范围
    1.2.1本机床电气控制系统采用松下公司的PLC可编程控制器控制。机床的滚刀架采用德国百格拉公司的步进电机对刀架的上升、下降进行控制。机床的拖板通过普通电机、电磁离合器与机械传动系统相连接，实现拖板的自动退回。
    1.2.2机床具有方框循环加工程序，可实现径向切削加工方框循环、一次进刀切削加工方框循环、多次进刀切削加工方框循环，可实现半自动（手动上下料）方框循环加工。本机床特别适用于多次进刀切削加工斜齿轮，可减少生产辅助时间，提高生产率，降低劳动强度。
    1.2.3本机床通过各种交换挂轮的组合，可加工的齿数范围为6～400齿，滚刀架转动角度为±90°。
    1.2.4通过安装特殊订货的快速夹紧机构（YG3612－F03，采用弹簧夹头夹紧，最大夹持直径10mm），可实现细轴类零件加工时的快速装、卸。
    1.2.5本机床的特殊订货附件气动尾架附件（F20）及梅花顶针附件（F21），适用于装夹困难的细小轴类零件（如渔具中的少齿数、大螺旋角齿轮）的加工。
    1.2.6本机床针对某些特定的零件可设计特殊订货的自动上下料附件及气动系统，实现零件的全自动加工。（如渔具中的少齿数、大螺旋角齿轮的特殊订货附件（F21、F22）。
    1.2.7本机床可广泛用于摩托车、仪器、仪表、玩具、 电动渔具等行业的各种不同精度的小模数齿轮的加工。
