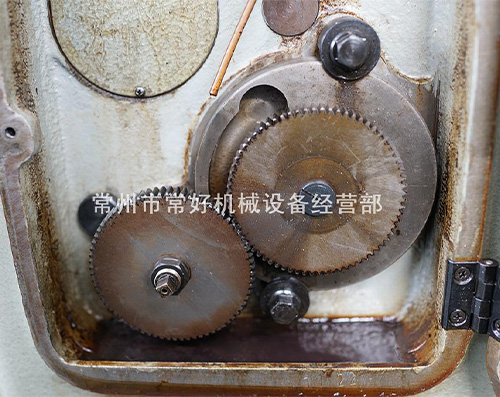

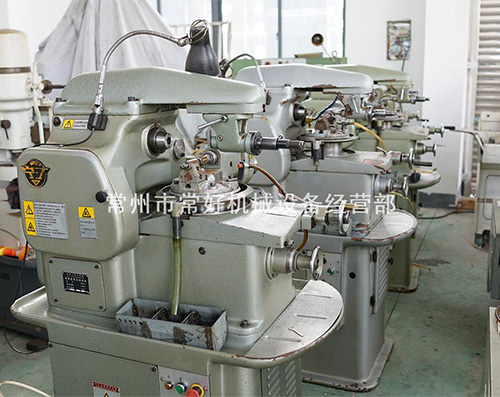

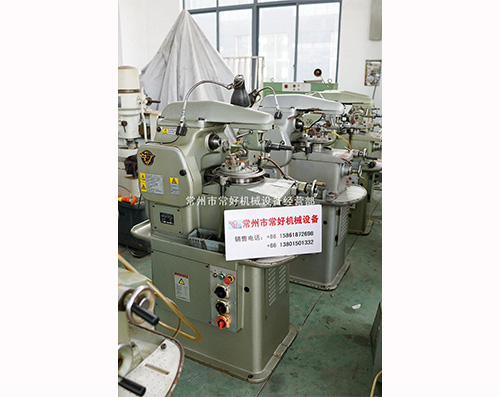

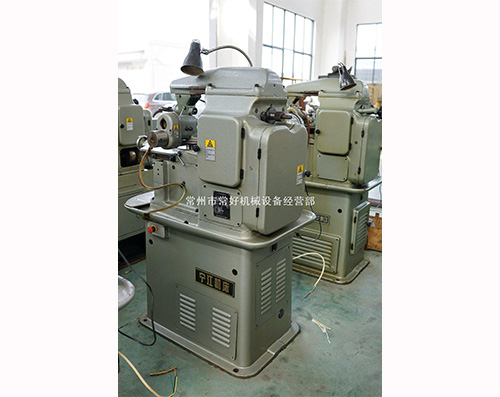

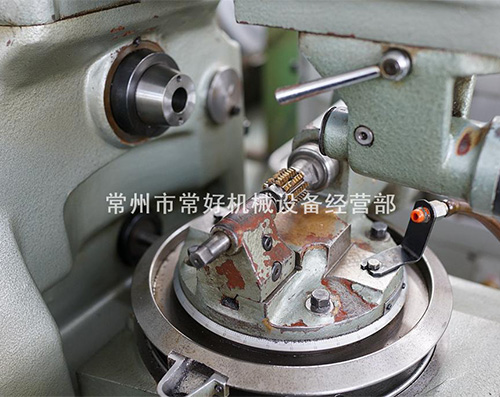

【精品现货】供应 二手 闲置 高精度 卧式 小模数滚齿机 宁江 YG3612 可现场试机 挂轮 附件齐全 电器完整

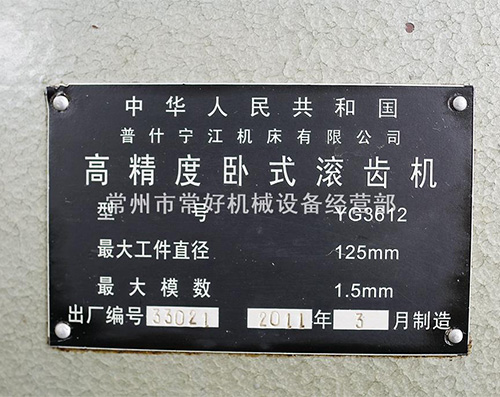

名称： 高精度卧式小模数滚齿机
型号： YG3612（模数：1.5 ）
生产产地： 宁江
数量： 1
设备状态介绍：新机价格可向宁江代理询价，保管很好，精品，原漆，关键滚齿部位磨损忽略不计，电器完整，一切正常。可当面看货并当场试机运转打拷表。
由于只能上传图片有限，全为实拍照片，如有诚意可向我索取更多的清晰图片。
欢迎来本库当面看货并试机
因只能上传图片有限，如需来看货可向我所要更多清晰照片。
欢迎来本库当面看货并试机
Technical data（规格参数）：
参数：Specification
机床主要用途、适用范围：
1.1 YG3612高精度卧式滚齿机主要用于加工高精度小模数直齿圆柱齿轮、斜齿轮及蜗轮。
1.2 使用高精度滚刀、采用合理的切削规范时，可加工 5 级精度（GB2362-90模数小于1mm或GB10095-88模数大于、等于1）的直齿圆柱齿轮，表面粗糙度为 ～ 。
1.3 使用高精度滚刀、采用合理的切削规范时，可加工 6 级精度（GB2362-90模数小于1mm或GB10095-88模数大于、等于1）的斜齿轮，表面粗糙度为 。
1.4 采用径向法加工蜗轮，使用高精度滚刀、 采用合理的切削规范时，可达到与直齿圆柱齿轮相当的精度。
1.5 采用特殊订货伞齿轮附件（F01A ）可进行等齿高圆锥齿轮的切削。
1.6 采用特殊订货切向蜗轮附件（F02）可进行切向进给加工蜗轮，精度可达 7 级精度（GB10227-88模数小于1或GB10089-88 模数大于、等于1）。
1.7 本机床通过各种交换挂轮的组合，可加工的齿数范围为6～400齿，滚刀架转动角为±90°。机床操作简单、调整方便， 通过安装特殊订货的快速夹紧机构（F03），可实现零件的快速装拆。
1.8 本机床可广泛用于摩托车、仪器、仪表、玩具、 电动渔具等行业的各种不同精度的小模数齿轮的加工。
|
序号 |
项 目 |
YG3612 |
单位 |
|
|
1 |
直齿圆柱齿轮最大加工直径 |
125 |
mm |
|
|
2 |
最大加工模数 |
铜 |
1.5 |
mm |
|
钢 |
1 |
mm |
||
|
3 |
拖板最大行程 |
125 |
mm |
|
|
4 |
加工齿数范围 |
6-400 |
齿 |
|
|
5 |
滚刀架可转动角 |
±90° |
- |
|
|
6 |
最大滚刀直径 |
55 |
mm |
|
|
7 |
滚刀轴直径 |
8,10,13,16,22 |
mm |
|
|
8 |
滚刀转速 |
90,120,150,180,210,240,300, |
r/min |
|
|
9 |
工件每转进给量 |
0.05,0.1,0.2,0.3,0.4, |
mm/r |
|
|
10 |
|
功率 |
0.75 |
KW |
|
转速 |
1410 |
r/min |
||
|
11 |
机床外形尺寸 |
1065×640×1495 |
mm |
|
|
12 |
机床重量 |
约860 |
kg |
|
有意者请尽快与我公司联系，我们热忱期待与您合作（再次声明：请勿盗图，请遵守商业道德）
